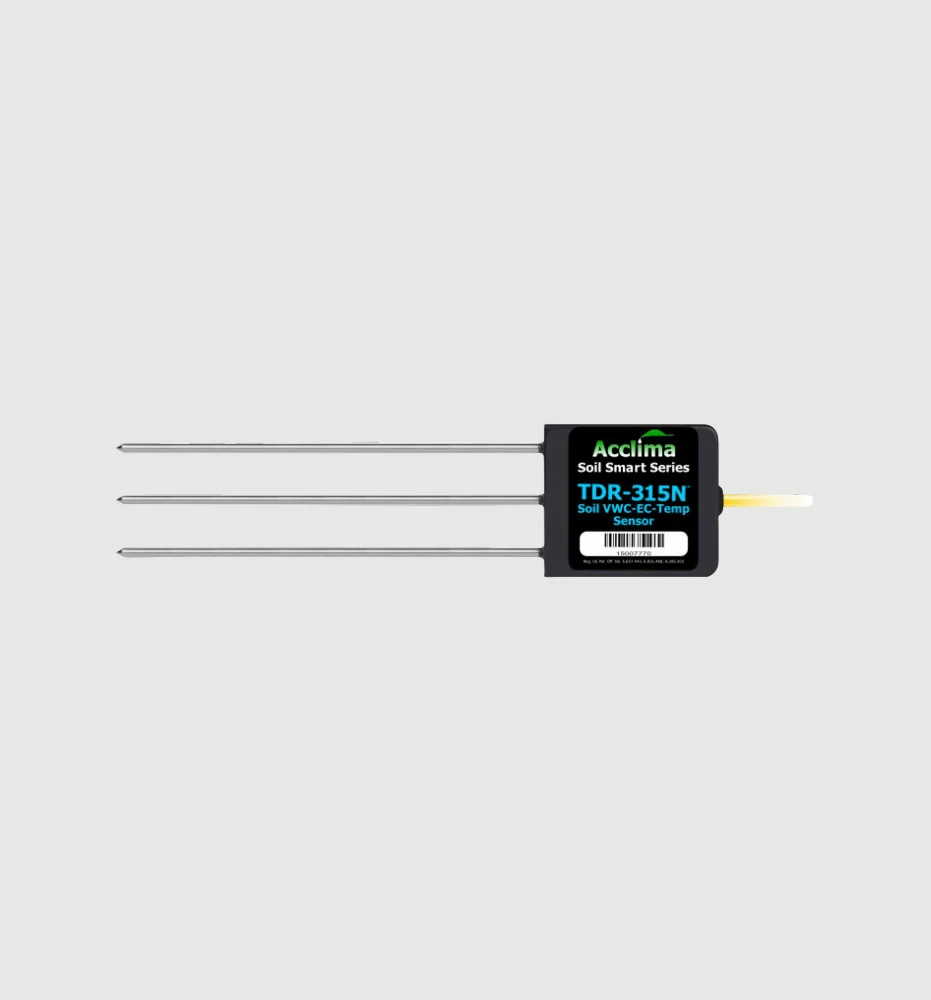

TDR-315N 土壤水分、温度、电导率传感器
TDR-315N 土壤水分、温度、电导率传感器是一款采用 TDR（时域反射）原理的数字化传感器，传感器的波导沿着探针传送的电磁脉冲，从中得出土壤介电常数后计算得出土壤体积含水量。TDR-315N 土壤水分温度电导率，具有精确的 5ps 分辨率时基和高度复杂的波形数字化分析固件，可对土壤传播的波形进行真正的时域分析。
TDR-315N 土壤水分、温度、电导率传感器的外形尺寸适用于水平安装，在这种安装中，将传感器插入所需测量深度的沟槽的侧壁，使用探针导向器以确保探针在插入土壤时是平行的。3 芯传感器电缆通过 SDI-12 协议输出数据，兼容任何支持 SDI-12 V1.4 及更早版本的数据采集器。
产品特点
- 传感器使用 SDI-12 通讯协议；
- 三根 15 厘米长不锈钢探针；
- 标准 5 米 3 芯防水电缆，电缆长度可定制；
- 防水环氧树脂外壳；
- 20%~80%的入射波上升时间为 300 ps；
- 波形数字化分辨率为 5 ps；
- 入射波振幅 2.3V。
TDR-315N 土壤水分温度电导率传感器
| 介电常数 | |
| 测量范围 | 1~85 |
| 分辨率 | 0.1 |
| 重复性（RMS 偏差） | 0.07 |
| 精度 | ±2 |
| 介电常数读数相对于体积电导率的稳定性 | ±1（0~3000 µS/cm） |
| 体积含水量 | |
| 测量范围 | 0~100% VWC |
| 分辨率 | 0.1% VWC |
| 重复性（RMS 偏差） | 0.07% |
| 精度 | ±2%FS |
| 体积含水量读数相对于体积电导率的稳定性 | ±1%FS（0~3000 µS/cm） |
| 温度 | |
| 测量范围 | -40~+55℃ |
| 分辨率 | 0.1℃ |
| 重复性（RMS 偏差） | 0.01% |
| 精度 | ±0.25℃（+5~+35℃） ±0.5℃（-15~+50℃） |
| 体积电导率 | |
| 测量范围 | 0~3000 μS/cm |
| 分辨率 | 1 μS/cm |
| 重复性（RMS 偏差） | 3 μS/cm |
| 精度 | ±25 μS/cm（0~1000 μS/cm） ±2.5%（1000~2500 μS/cm） ±5%（2500~6000 μS/cm） |
| 功耗 | |
| 待机电流 | ＜10 µA（传感器供电未激活，+20℃） ＜50 µA（-35~+50℃） |
| 测量时间 | 典型 0.4 秒 |
| 测量电流 | 典型 118 mA（供电 12V） 典型 150 mA（供电 7V） |
| 通讯电流 | 典型 6 mA |
| 其他规格 | |
| 供电要求 | 6.5~15VDC |
| 工作温度 | -30~+55℃（土壤水分结冰无法保证精度） |
| 存放温度 | -40~+60℃ |
| 传感器尺寸 | 长 21 厘米×宽 5.3 厘米×厚 2 厘米 |
| 重量 | 传感器主体 105 克，电缆 32.7 克/米 |
| 材质 | 304 不锈钢、环氧树脂和 ABS 塑料 |
| 电缆 | 标准 5 米 3 芯电缆，可延长 |
| 通讯协议 | SDI-12 V1.4 |
