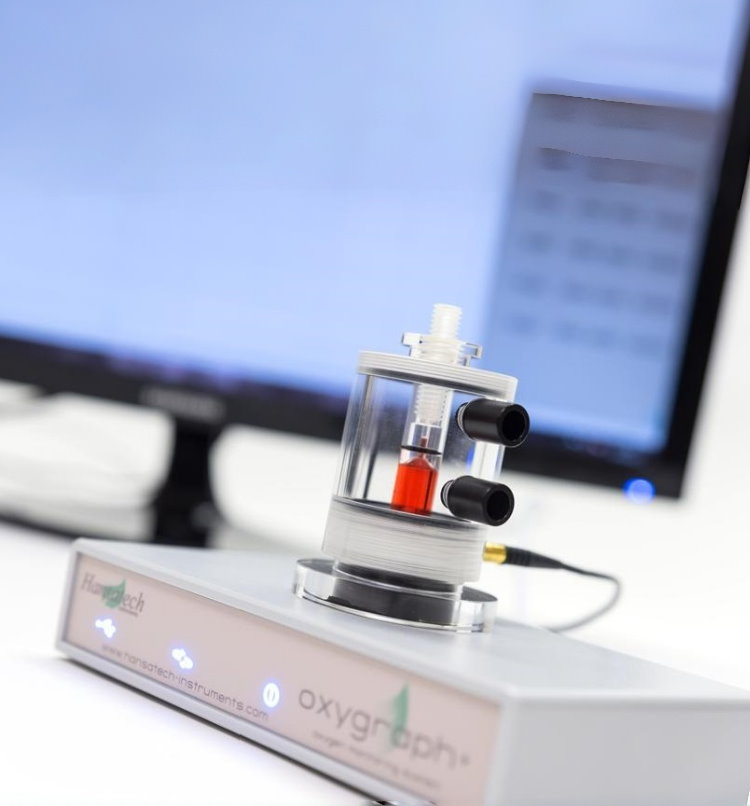

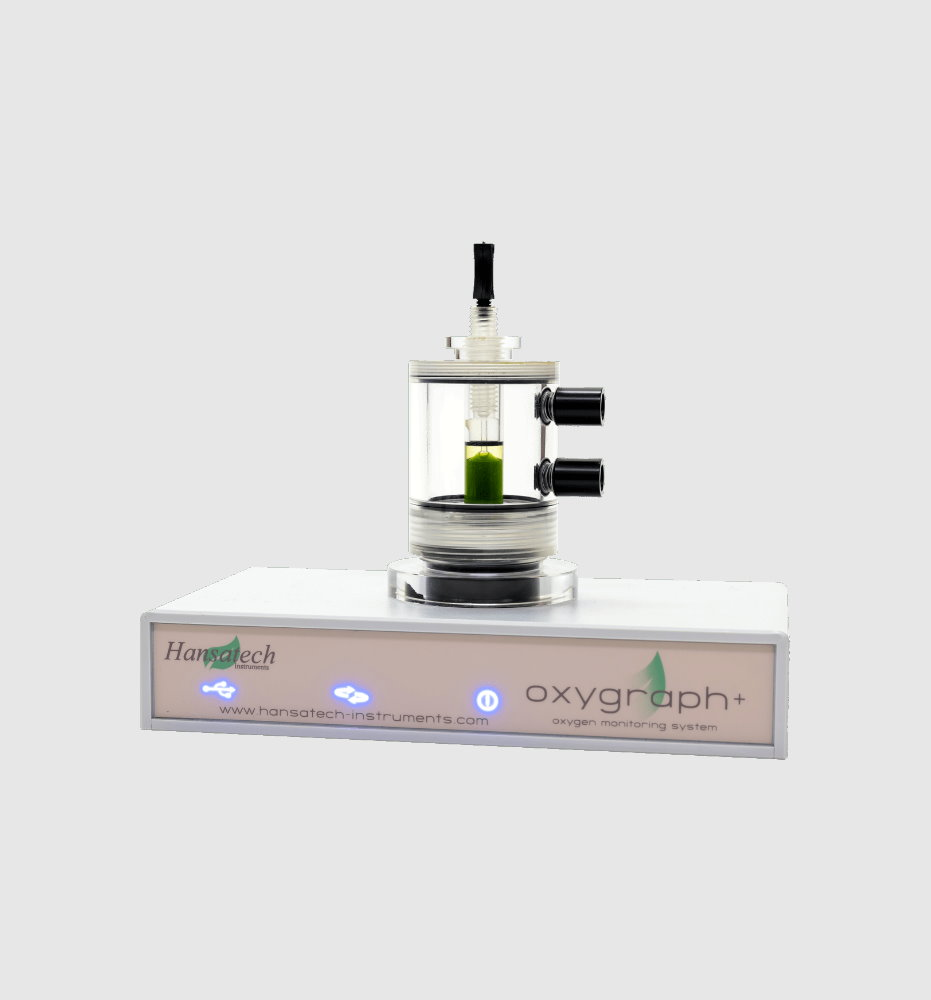

Oxygraph+ 液相氧电极
Oxygraph+液相氧电极系统是一款基于 Clark 型电极技术的高分辨率呼吸与光合产氧测量仪，专为液相样品中氧气吸收与释放研究而设计。系统采用计算机控制操作，配 USB 接口的氧电极控制单元，并配有透明铸丙烯酸材质的 DW1/AD 氧电极测量池，内置 Clark 型极谱氧电极，可测量 0% 至 100% 范围内的氧浓度变化。
Oxygraph+具备 24 位高分辨率氧信号测量能力，同时可整合 pH 及其他离子选择电极信号的 16 位测量模块，为细胞呼吸、线粒体功能及光合作用过程研究提供精确的数据支持。系统支持多通道扩展，可通过增加 Oxygraph+模块实现最多 8 通道的同步测量。
配套的 OxyTrace+软件提供数据采集、硬件控制与结果分析等功能，支持实时 0~4.5V 模拟信号输出。凭借高精度、高稳定性与灵活扩展性，Oxygraph+是进行细胞代谢、光合效率及氧气动力学研究的理想仪器。
产品功能
- 计算机通过 USB 操作 Oxylab+电极控制单元。
- 透明铸造丙烯酸 DW1/AD 氧电极室，带有继承 Clark 型极谱氧电极。
- 适用于氧气浓度 0~100%的液相样品。
- 24 位高分辨率的氧气信号测量。
- 集成系统可同步测量 pH 及其他离子选择（ISE）电极信号，具备 16 位分辨率。
- 通过购买多套系统可扩展至 8 通道。
- OxyTrace+软件用于数据采集、硬件控制与数据分析。
- 实时 0~4.5V 模拟输出氧电极信号。
应用领域
- 植物生理学、农学、园艺学、林学、微生物学、藻类生物学、生命科学、海洋生物学、动物学，人体医学以及环境科学等领域；
- 测定动物、植物组织细胞、微生物的呼吸速率和呼吸途径的变化，分析抗氰呼吸途径、细胞色素氧化酶途径、糖酵解途径、三羧酸途径的变化；
- 测定动物、植物等线粒体的呼吸及 I 态、II 态、III 态、IV 态呼吸，研究呼吸控制率及 P/O 比；
- 测定有氧参与的酶促反应过程。如多酚氧化酶、脂氧合酶、H2O2 酶等活性；
- 测定化学合成放氧物质的放氧速率。
Oxygraph+ 液相氧电极
| Oxygraph+ 氧电极控制单元 | |
| 测量范围 |
氧：0~100% pH：0~14 pH 辅助信号（AUX）：0~4.096V |
| 信号输入 |
氧电极（SMB 接口） pH/离子选择电极（BNC 接口） 辅助输入（8 针 Mini Din） |
| 分辨率 |
氧气：0.0003%（24 位） pH：0.0006 pH（16 位） 辅助信号（AUX）：62.5 µV/bit（16 位） |
| 极化电压 | 700 mV |
| 输入灵敏度 | 0~9000 nA |
| 磁力搅拌器 | 软件控制，转速 150~900 rpm，可分步调节 |
| 采样率 | 0.1~10 次/秒 |
| 电子系统 |
微控制器：16 位高性能 CPU，运行频率 32 MHz ADC：双通道、低功耗 16/24 位 Sigma-Delta 型 |
| 通讯接口 | USB 2.0 |
| 模拟输出 | 0~4.5V 氧电极信号 |
| 尺寸 | 200×110×60 毫米（高×宽×深） |
| 重量 | 450 克 |
| 电源 |
12V DC @ 100 mA 90~264V AC @ 1A |
| DW1/AD 电极室 | |
| 适用性 | 液相呼吸作用/光合作用 |
| 结构 | 透明铸造丙烯酸 |
| 样品室 | 精密孔径硼硅酸盐玻璃管 |
| 样品体积 | 0.2~2.5 毫升 |
| 温度控制 | 水套，可连接温控循环水浴 |
| 尺寸 | 65×105 毫米（直径×高） |
| 重量 | 100 克 |
| 柱塞 | 气密、可变高度柱塞组件，带有用于添加样品的塞式中心孔 |
| S1 氧电极 | |
| 电极类型 | Clark 型极谱式氧传感器 |
| 电极输出 | 典型值 1.6 µA（在 21% O2条件下） |
| 残余电流 | 典型值 0.04 µA（在 0% O2条件下） |
| 响应时间 | 通常＜5 秒（从 10% 到 90% 的响应） |
| 氧消耗量 | 通常＜0.015 µmol/小时 |
