产品特点
- 出色的准确度和稳定性；
- 传感器是一种硅基非漫射型红外线传感器；
- 可提供单光束、双波长二氧化碳测量，无活动部件；
- 具有温度、压力、湿度和氧气补偿选项；
- 功耗低、散热量小；

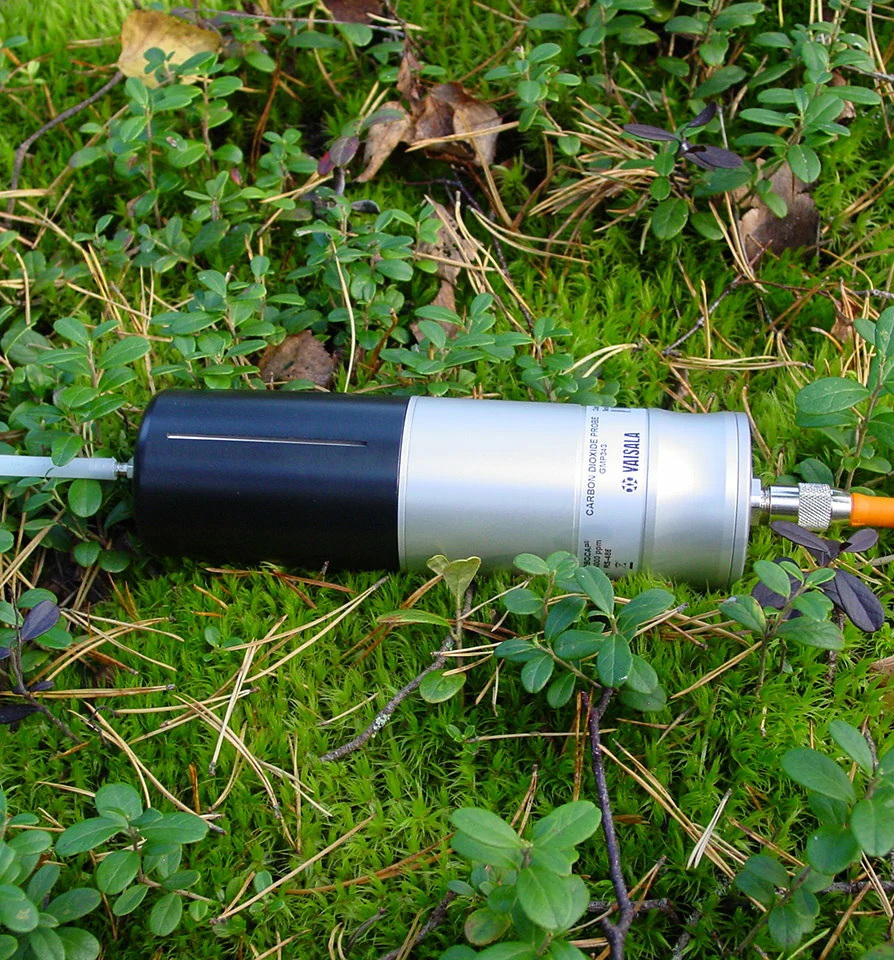

- 适宜户外使用；
- 结构紧凑，重量轻。

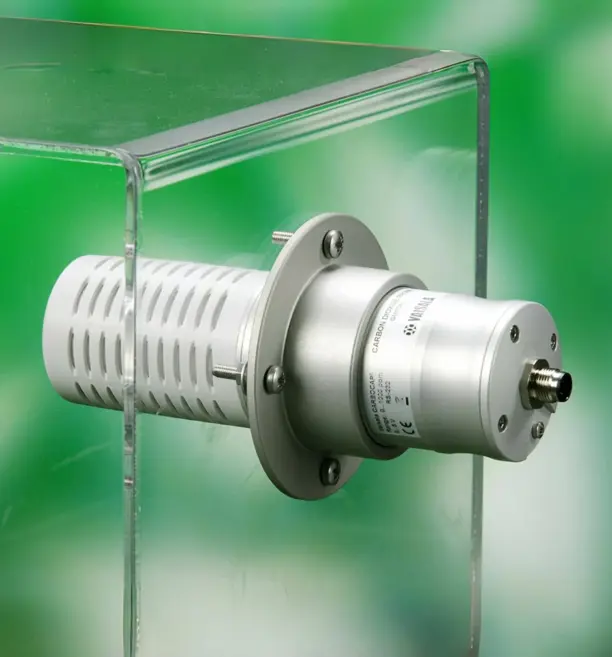

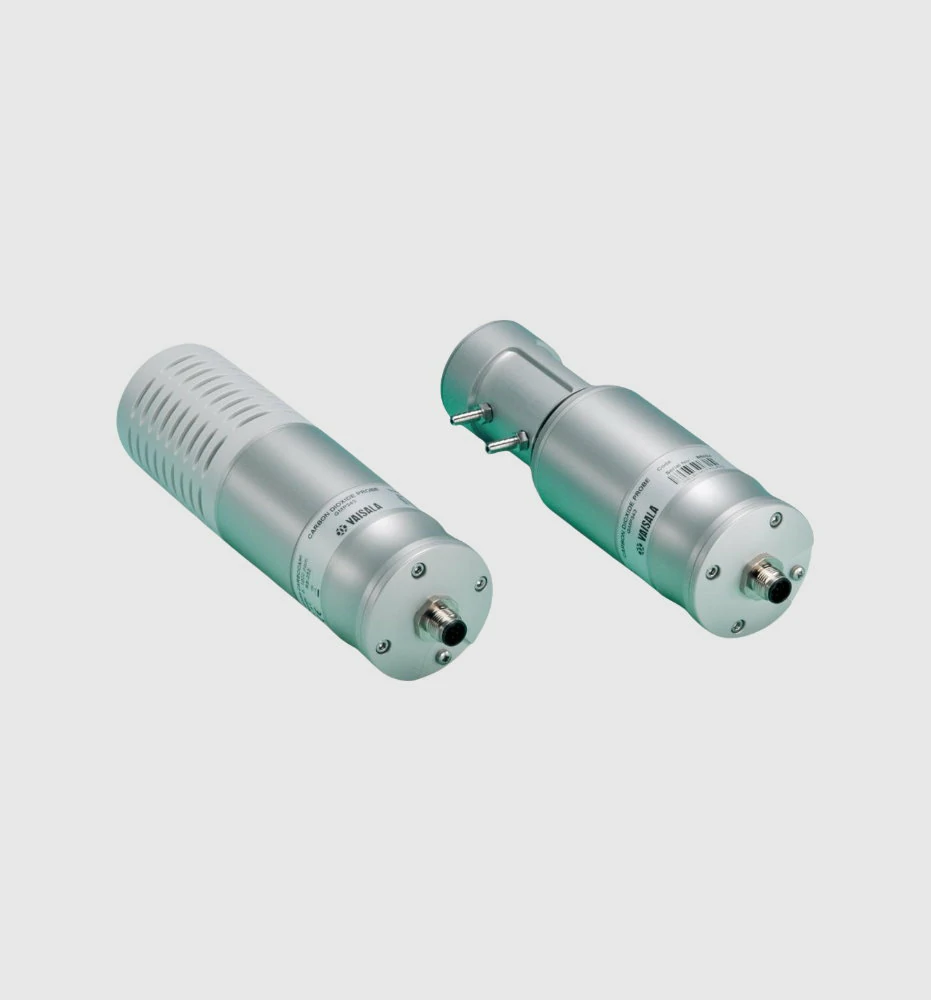

GMP343 二氧化碳传感器
测量性能
| 量程选项 | 0~1000 ppm、0~2000 ppm、0~3000 ppm、0~4000 ppm、0~5000 ppm、0~2% |
| 准确度（不含噪声），在25℃ 和1013 hPa的环境下，使用准确度为0.5 %的气体在不同的量程选项下进行工厂校准后 | |
| 0~1000 ppm | ±（3 ppm+1% 读数） |
| 0~2000 ppm 到 0~2%1 | ±（5 ppm+1% 读数） |
| 370 ppm CO2时的噪声（重复性） | |
| 无输出平均 | ±3 ppm CO2 |
| 30 秒输出平均 | ±1 ppm CO2 |
| 长期稳定性（请参阅 GMP343工作条件图示） | |
| 简单 | 读数的 ±2%2/年 |
| 中等 | 读数的 ±2%2/6 个月 |
| 恶劣 | 读数的 ±2%2/3 个月 |
| 预热时间 | |
| 满足准确度指标 ±0.5% | 10 分钟 |
| 完全满足准确度指标 | 30 分钟 |
[1] 对于2%量程选项，未规定低于200 ppm 二氧化碳（CO2）浓度时的准确度。
[2] 始终至少为±10 ppm CO2。
| 温度补偿对准确度的影响 | |||
| CO₂ 量程选项 | 0~1000 ppm | 0~2000 ppm 到 0~5000 ppm | 0~2% |
| 温度 | 准确度（读数的 %）1 | ||
| 10~40℃ | ±1 | ±1 | ±2 |
| 40~60℃ | ±2 | ±3 | ±4 |
| -40~10℃ | ±3 | ±3 | ±5 |
[1] 始终至少为±10 ppm CO2。
由集成的 Pt1000 元件执行温度补偿。
| 压力补偿1对准确度的影响 | ||
| CO₂ 量程选项 | 0~1000 ppm | 0~2000 ppm 到 0~2% |
| 压力 | 准确度（读数的 %） | |
| 900~1050 hPa | ±0.5 | ±1 |
| 700~1300 hPa | ±1 | ±2 |
[1] GMP343中未包含集成的压力传感器。
响应时间 (90%)
| 扩散式 | ||
| 带过滤器 | 平均 | 响应时间 |
| 是 | 0 秒 | 75 秒 |
| 是 | 30 秒 | 82 秒 |
| 否 | 0 秒 | ＜2 秒 |
| 否 | 30 秒 | 30 秒 |
| 流通式 | ||
| 气流 | 平均 | 响应时间 |
| 0.3 升/分钟 | 0 秒 | 26 秒 |
| 0.3 升/分钟 | 30 秒 | 44 秒 |
| 1.2 升/分钟 | 0 秒 | 8 秒 |
| 1.2 升/分钟 | 30 秒 | 23 秒 |
工作环境
| 工作温度 | -40~60℃ |
| 存储温度 | -40~70℃ |
| 工作湿度 | 请参阅 GMP343 工作条件图示 |
| 补偿的压力范围 | 700~1300 hPa |
| 工作压力 | ＜ 5 bar |
| 流通式气流 | 0~10 升/分钟 |
| EMC 合规性 | IEC/EN 61326-1，基本环境1 |
符合IEC/EN 61000-4-3：3 V/m 射频场测试（频率范围300~400 MHz），可能导致150 ppmCO₂ 的附加偏差。

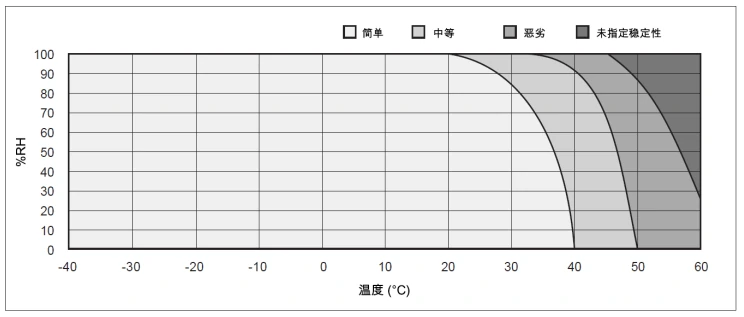

GMP343 工作条件图示
输入输出
| 工作电压 | 11~36 VDC |
| 功率消耗 | 不带光学加热：＜1 W 带光学加热：＜3.5 W |
| 数字输出 | RS-485，RS-232 |
| 模拟输出 | |
| 电流输出范围 | 4~20 mA |
| 电流输出分辨率 | 14 位 |
| 电流输出最大负载 | 24 VDC 时为 800Ω 10 VDC 时为 150Ω |
| 电压输出范围 | 0~2.5V，0~5V |
| 电压输出分辨率 | 14 位（0~2.5 V 时为 13 位） |
| 电压输出最小负载 | 5 kΩ |
机械参数
| 外壳 | 受过阳极化处理的铝 |
| 过滤器盖 | 聚碳酸酯（PC） |
| 电缆接头类型 | 8 针 M12 |
| 重量 | 360 克（仅探头） |
| 防护等级 | 外壳（附电缆）：IP67 扩散过滤器（气象护罩）：IP65 扩散过滤器（烧结 PTFE）：IP66 |
