产品功能
- 计算机通过 USB 操作 Oxylab+电极控制单元。
- DW2/2 高级电极室，配备 4 个光学端口，并集成 S1 氧电极。
- LED1/W 白光 LED 光源（光强最高达 2000 µmol/m2/s），通过用户定义的 PFD 光表进行自动控制。
- 适用于氧气浓度 0~100%的液相样品，体积在 0.2~2.5 毫升之间（若需光照，最小体积为 1.5 毫升）。
- 24 位高分辨率的氧气信号测量。
- 集成系统可同步测量 pH 及其他离子选择（ISE）电极信号，具备 16 位分辨率。
- 控制单元自带 LCD 显示屏，可显示氧气信号、辅助信号和 ISE 信号。
- 通过增购系统实现双通道功能。
- QTP1 光合有效辐射/温度传感器用于光源校准。

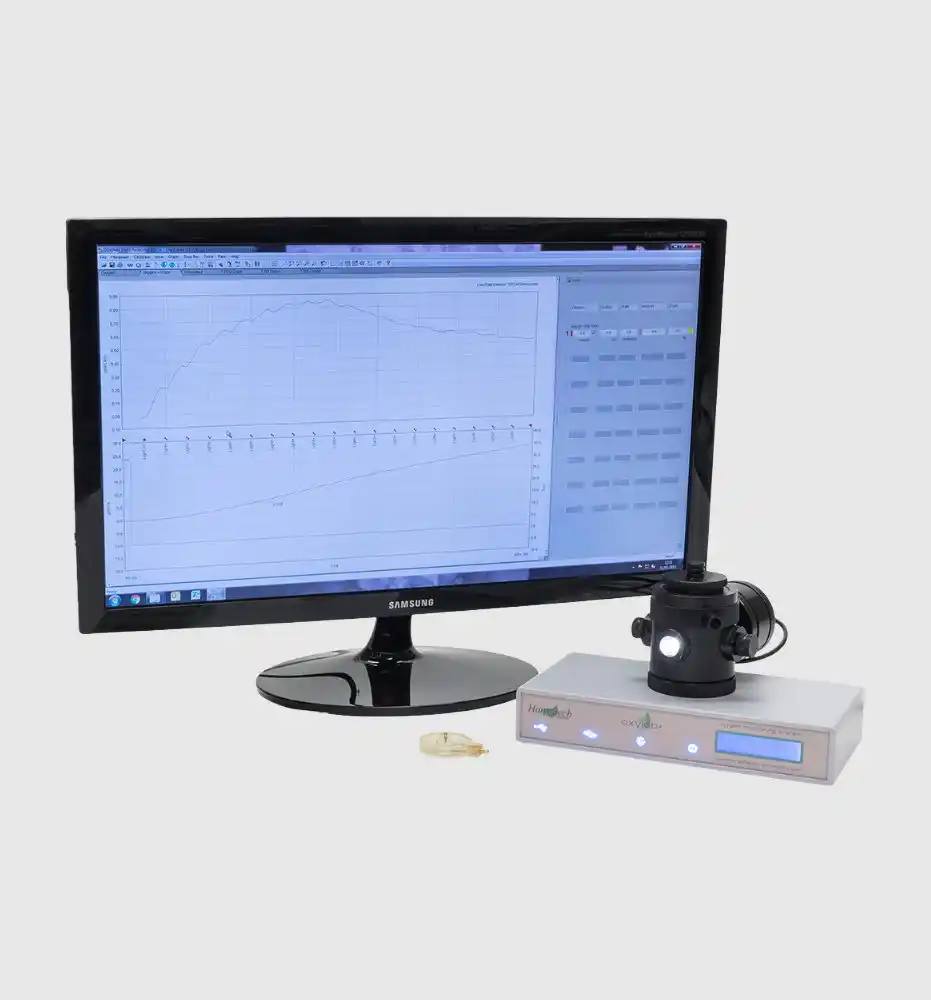

- OxyTrace+软件用于数据采集、硬件控制与数据分析。
- 实时 0~4.5V 模拟输出氧电极信号。

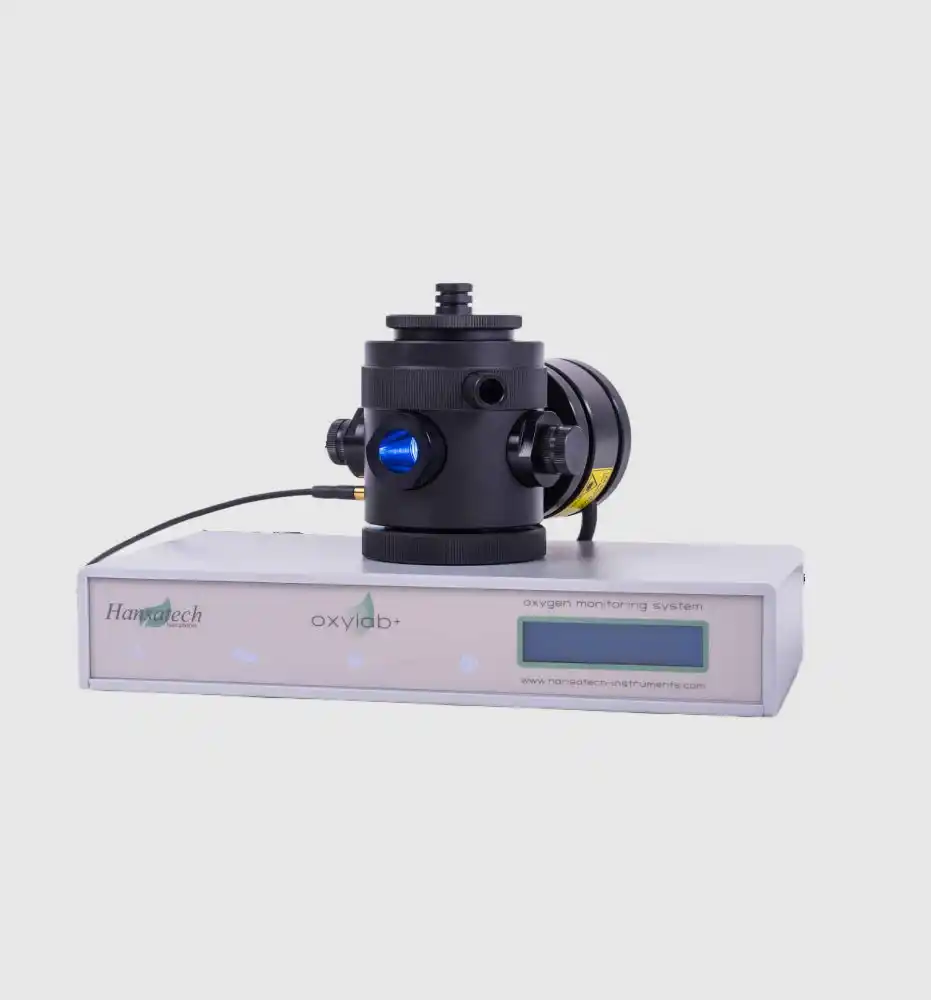

Chlorolab 2+ 液相氧电极
| Oxylab+ 氧电极控制单元 | |
| 测量范围 | 氧：0~100% pH：0~14 pH 辅助信号（AUX）：0~4.096V |
| 信号输入 | S1 氧电极（SMB 接口） pH/离子选择电极（BNC 接口） 辅助输入（8 针 Mini Din） QTP1 光合有效辐射/温度探头（6 针 Mini Din） |
| 分辨率 | 氧气：0.0003%（24 位） pH：0.0006 pH（16 位） 辅助信号（AUX）：62.5 µV/bit（16 位） |
| 极化电压 | 700 mV |
| 输入灵敏度 | 0~9000 nA |
| 磁力搅拌器 | 软件控制，转速 150~900 rpm，可分步调节 |
| 采样率 | 0.1~10 次/秒 |
| 电子系统 | 微控制器：16 位高性能 CPU，运行频率 32 MHz ADC：双通道、低功耗 16/24 位 Sigma-Delta 型 |
| 显示屏 | 61×2 字符蓝色 LCD |
| 通讯接口 | USB 2.0 |
| 模拟输出 | 0~4.5V 氧电极信号 |
| 尺寸 | 250×125×65 毫米（高×宽×深） |
| 重量 | 630 克 |
| 电源 | 95~260V 交流电源适配器，输出 12V DC 2.5A |

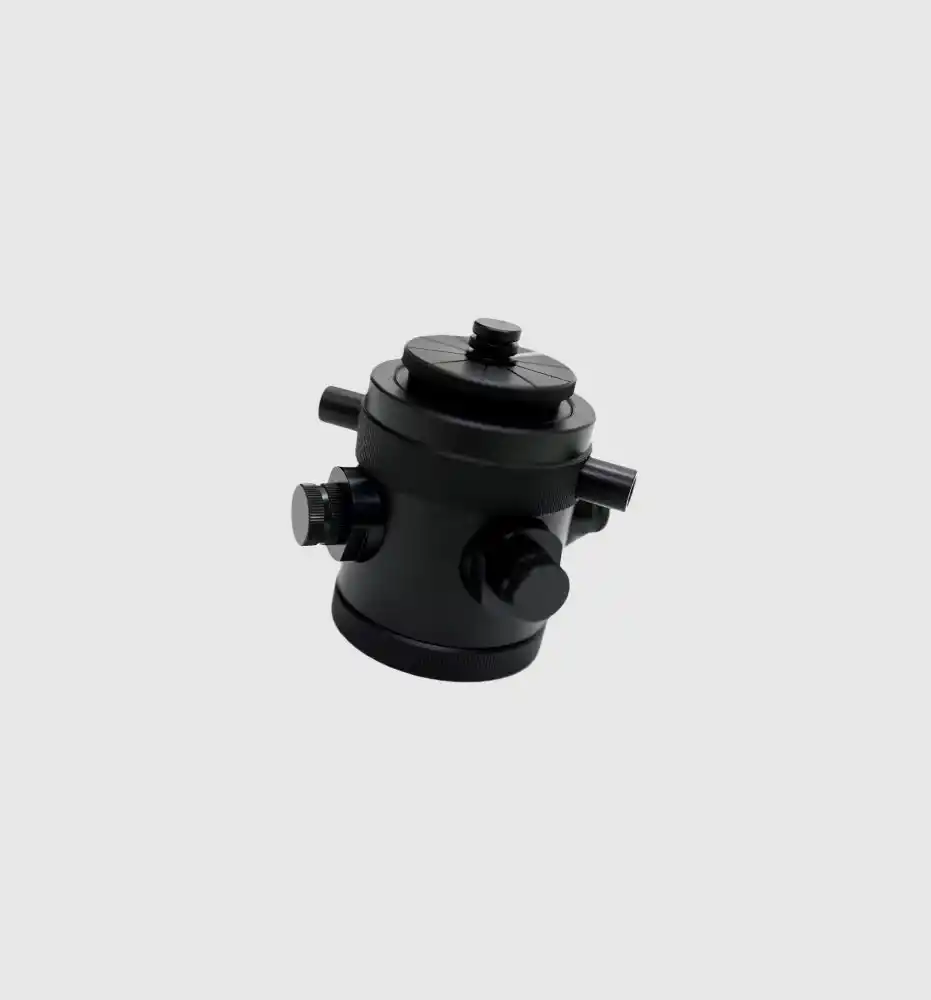

| DW2/2电极室 | |
| 适用性 | 液相呼吸作用/光合作用 |
| 结构 | 黑色聚甲醛 |
| 样品室 | 精密孔径硼硅酸盐玻璃管 |
| 样品体积 | 0.2~2.5 毫升（关照至少需要 1.5 毫升） |
| 柱塞 | 高度可变，中心孔封闭 |
| 温度控制 | 水套，可连接温控循环水浴 |
| 光学接口 | 4 个光学接口，直径 16 毫米 |
| 尺寸 | 105×65 毫米 |
| 重量 | 400 克 |
| S1 氧电极 | |
| 电极类型 | Clark 型极谱式氧传感器 |
| 电极输出 | 典型值 1.6 µA（在 21% O2条件下） |
| 残余电流 | 典型值 0.04 µA（在 0% O2条件下） |
| 响应时间 | 通常＜5 秒（从 10% 到 90% 的响应） |
| 氧消耗量 | 通常＜0.015 µmol/小时 |

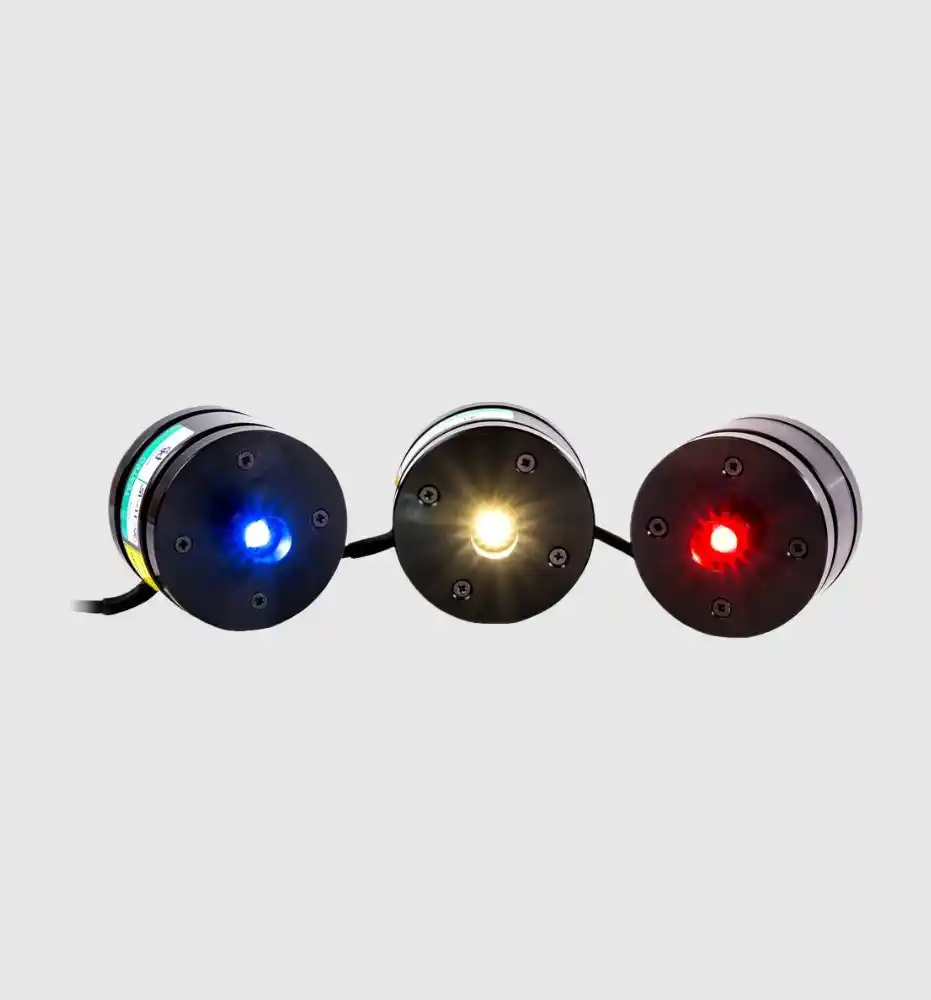

| LED1 光源 | |
| 光源 | 单颗 LED |
| 控制 | 通过 Oxylab+和 OxyTrace+软件 |
| 波长 | LED1/W：4100K（色温） LED1/R：627nm 峰值波长 LED1/B：470nm 峰值波长 |
| 冷却 | 一体式自动冷却风扇 |
| 光强 | 2000 µmol/m2/s（使用多个 LED1 单元可以获得更高的强度） |
| 尺寸 | 64×60 毫米（直径×高） |
| 重量 | 270 克 |
| QTP1 光合有效辐射/温度传感器 | |
| 光合有效辐射传感器类型 | 硅光电二极管和带有白色缩醛扩散器的滤光片 |
| 温度传感器类型 | RT 曲线匹配珠状热敏电阻 |
| 温度范围 | 0~50℃ |
| 分辨率 | 0.02℃ |
| 尺寸 | 9.5×107 毫米 |
| 重量 | 50 克 |
